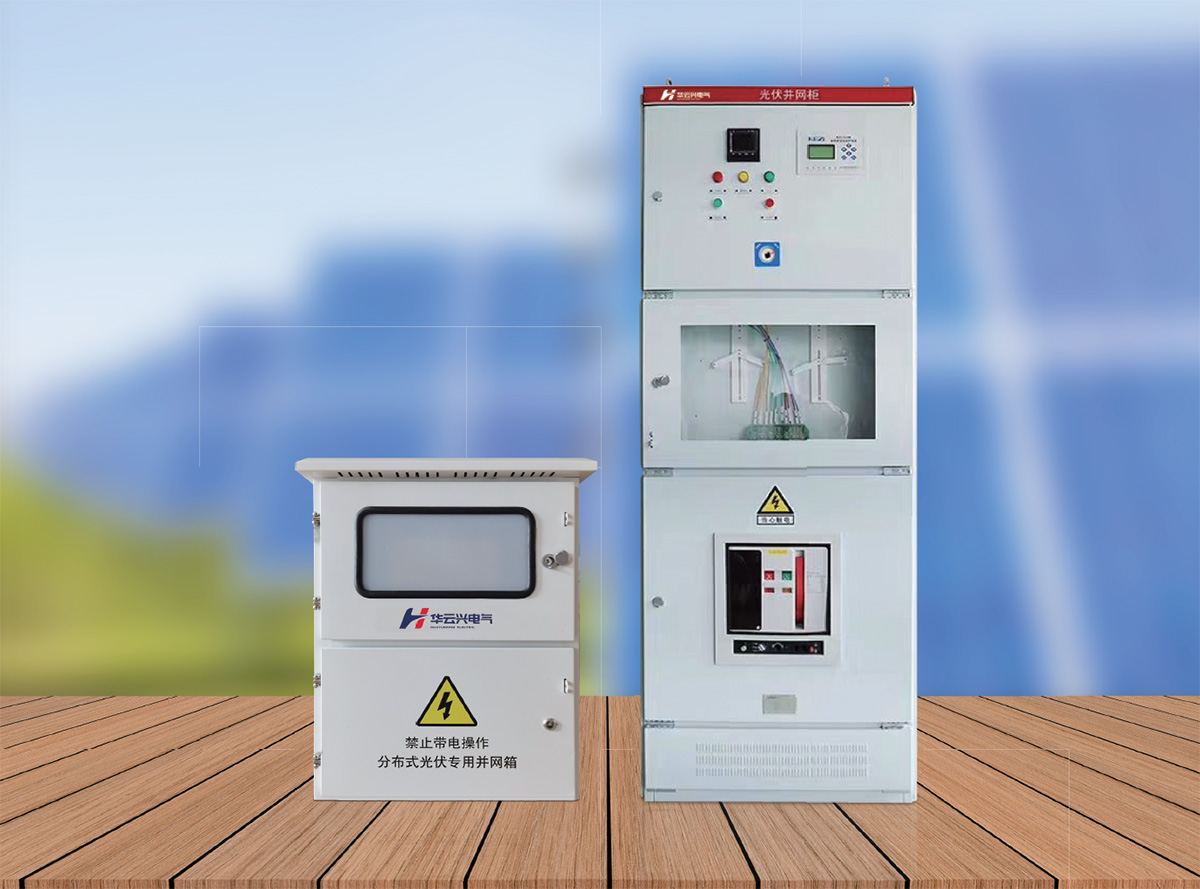

- 光伏并網柜
-
產品概述
光伏并網柜適用于地面集中式、地面組串式、地面分布式等電力用戶的交流50Hz, 額定工作電壓380V, 額定工作電流2000A 的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
產品更有分?jǐn)嗄芰﹄x、動熱穩定性好、電氣方案靈活、組合方便、實用性強，結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_(kāi)關設備的更新?lián)Q代產品使用。
型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。
電氣技術參數
|
產品型號
|
HYXPVB-4
|
HYXPVB-6
|
HYXPVB-8
|
|
輸入路數
|
1~4
|
5~6
|
7~8
|
|
最高輸入電壓
|
AC690
|
|
每路輸入電流
|
0~100A
|
|
最高輸出電流
|
250A
|
400A
|
630A
|
|
額定工作電壓
|
480VAC
|
|
電壓保護水平
|
≤ 3.2kV
|
|
標稱通流容量
|
20kA
|
|
最大通流容量
|
40kA
|
|
響應時間
|
25ms
|
|
溫濕度
|
工作溫度：-40~+85℃，濕度95%, 無凝露、無腐蝕性氣體場所
|
|
海拔
|
≤4000m
|
|
箱體材質
|
熱鍍鋅鋼板／不銹鋼／冷軋鋼板／工程塑料
|
|
箱體防護等級
|
IP65
|
|
電纜接頭防護等級
|
IP65
|
|
體積（寬× 高× 深）
|
600mm × 2000mm × 800mm
|
800mm × 2000mm × 800mm
|
1000mm × 2000mm × 800mm
|
產品特點
● 周圍空氣溫度不高于+40℃，不低于-5℃。24h 以內的平均溫度不得高于+35℃；
● 戶內安裝使用，使用地點的海拔高度不得超過2000m；
● 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度變化可能會偶然產生凝露的影響；
● 設備安裝時與垂直面的傾斜度不超過5°；
● 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所；
● 用戶有特殊要求時與制造廠協商解決。
